Thép hộp là vật liệu chịu lực phổ biến trong xây dựng và cơ khí nhờ độ bền cao, dễ thi công và ứng dụng linh hoạt. Tuy nhiên, để đảm bảo an toàn và hiệu quả, việc xác định đúng sức chịu tải của từng loại thép hộp là điều vô cùng quan trọng. Bài viết dưới đây cung cấp bảng tra sức chịu tải thép hộp đầy đủ, chi tiết theo từng kích thước, độ dày và ứng dụng thực tế, giúp bạn dễ dàng lựa chọn và thiết kế kết cấu phù hợp với yêu cầu kỹ thuật của công trình.
Bảng tra sức chịu tải của thép hộp chi tiết
Thép hộp là loại vật liệu thép có dạng hình hộp, thường là hình vuông hoặc chữ nhật, rỗng ruột và được sản xuất từ thép cán nguội hoặc cán nóng. Thép hộp được hàn dọc theo chiều dài từ thép cuộn hoặc thép tấm, sau đó có thể được mạ kẽm hoặc sơn chống gỉ tùy theo mục đích sử dụng.
Sức chịu tải của thép hộp là thông số quan trọng giúp kỹ sư và nhà thầu xác định khả năng chịu lực của từng loại thép trong thực tế thi công. Tùy theo kích thước, độ dày và vật liệu chế tạo, mỗi loại thép hộp sẽ có mức chịu tải khác nhau. Bảng tra dưới đây cung cấp dữ liệu chi tiết, giúp bạn lựa chọn thép hộp phù hợp với yêu cầu kỹ thuật và đảm bảo an toàn cho công trình.
|

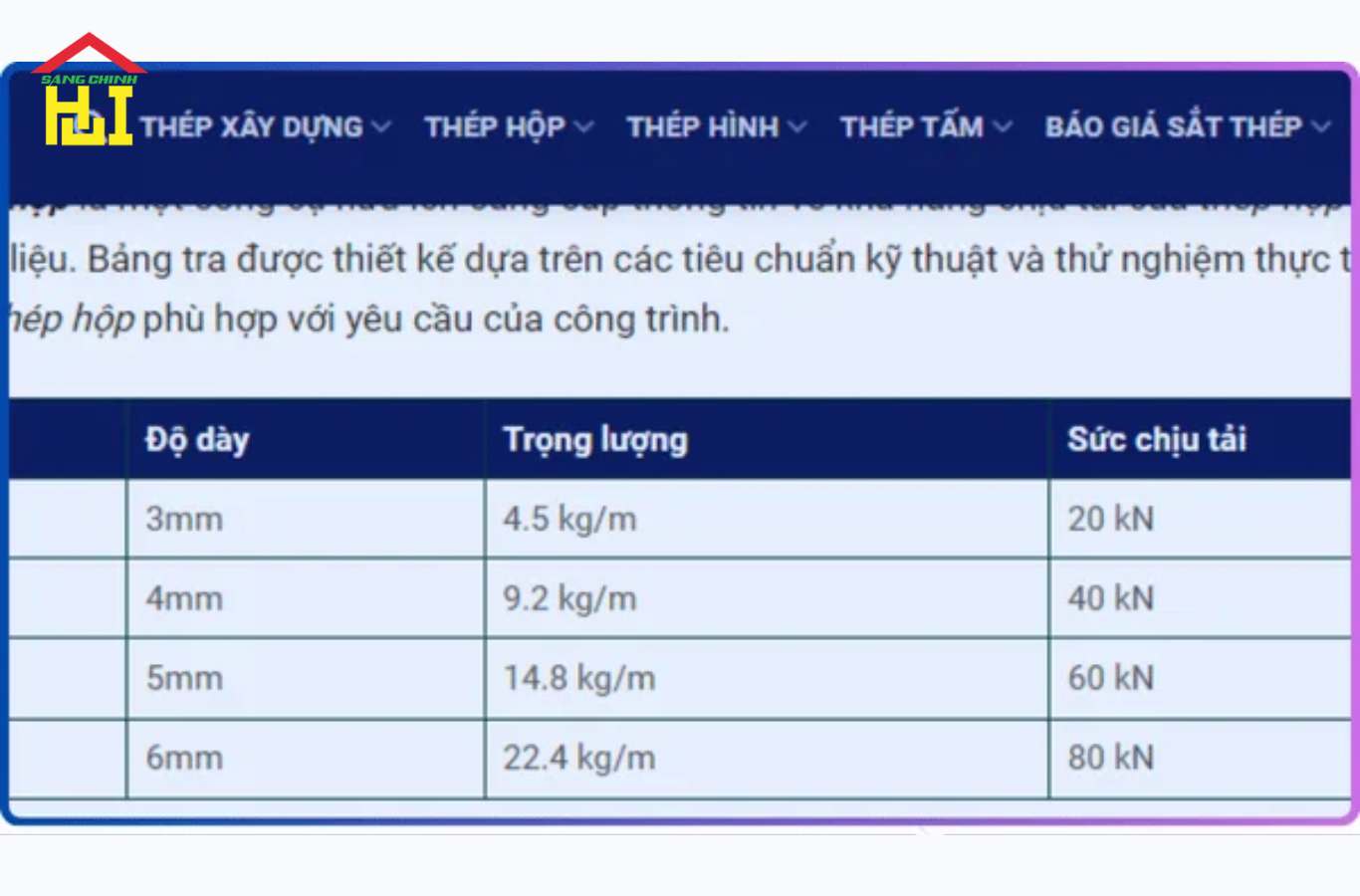

Bảng tra sức chịu tải của thép hộp |
|||
| Kích thước | Độ dày | Trọng lượng | Sức chịu tải (kN) |
| 50x50mm | 3mm | 4.5 kg/m | 20 kN |
| 100x100mm | 4mm | 9.2 kg/m | 40 kN |
| 150x150mm | 5mm | 14.8 kg/m | 60 kN |
| 200x200mm | 6mm | 22.4 kg/m | 80 kN |
Trong kỹ thuật xây dựng và cơ khí, sức chịu tải thường được tính bằng đơn vị kilonewton (kN) – đơn vị đo lực trong Hệ Đơn vị Quốc tế (SI). Đây là đại lượng thể hiện khả năng chịu lực tối đa mà một cấu kiện (như thép hộp) có thể chịu được trước khi bị biến dạng hoặc phá hủy.
Cách tính khả năng chịu tải của thép hộp
Bên cạnh việc tham khảo bảng tra khả năng chịu tải của thép hộp, việc tự tính toán sức chịu tải là một bước thiết yếu nhằm đảm bảo an toàn cho công trình và tối ưu hóa phương án thiết kế. Sau đây là các bước cơ bản để xác định khả năng chịu lực của thép hộp:
Bước 1: Xác định các thông số cơ bản
Trước tiên, cần thu thập các thông số của thép hộp:
- Chiều rộng (B) – mm
- Chiều cao (H) – mm
- Độ dày thành thép (t) – mm
- Chiều dài thanh thép (L) – mm
- Cường độ chịu kéo của vật liệu (σ) – MPa
- Tải trọng tác dụng (P) – N
Bước 2: Công thức tính diện tích mặt cắt ngang (A)
Diện tích mặt cắt ngang quyết định khả năng chịu tải của thép hộp:
A=B×H−(B−2t)×(H−2t)
Trong đó:
- A: Diện tích mặt cắt ngang (mm²)
- B, H: Chiều rộng và chiều cao của thép hộp (mm)
- t: Độ dày thành thép hộp (mm)
Bước 3: Tính mô men chống uốn (W)
Mô men chống uốn giúp xác định khả năng chịu tải khi chịu tác động lực uốn:
W=[B×H^2−(B−2t)×(H−2t)^2]/6
Trong đó:
- W: Mô men chống uốn (mm³)
Bước 4: Tính ứng suất chịu kéo (σ)
Ứng suất chịu kéo giúp kiểm tra xem thép hộp có bị phá hủy dưới tác động tải trọng hay không:
σ=P/A
Trong đó:
- σ: Ứng suất chịu kéo (N/mm²)
- P: Tải trọng tác dụng lên thanh thép (N)
- A: Diện tích mặt cắt ngang (mm²)
Nếu σ ≤ Giới hạn chảy của thép thì thanh thép có thể chịu tải an toàn.
Bước 5: Kiểm tra độ võng (f)
Độ võng của thép hộp phải nằm trong giới hạn cho phép để tránh biến dạng quá mức. Công thức tính độ võng:
f=5PL^4/384EI
Trong đó:
- f: Độ võng tối đa (mm)
- P: Tải trọng tác dụng (N)
- L: Chiều dài thanh thép (mm)
- E: Mô đun đàn hồi của thép (~200.000 MPa)
- I: Mô men quán tính (mm^4)
I là mô men quán tính của mặt cắt ngang, được tính bằng công thức:
I = [BH^3−(B−2t)(H−2t)^3]/12
Nếu f ≤ f_cho phép, thép hộp đạt yêu cầu về độ võng.
Bước 6: Kiểm tra an toàn theo tiêu chuẩn
Sau khi tính toán các giá trị ứng suất và độ võng, cần so sánh với các giá trị giới hạn theo tiêu chuẩn thiết kế (TCVN, ASTM, Eurocode) để đảm bảo hệ số an toàn phù hợp.
Các yếu tố ảnh hưởng đến sức chịu tải của thép hộp
Khả năng chịu tải của thép hộp không chỉ phụ thuộc vào kích thước mà còn bị chi phối bởi nhiều yếu tố liên quan đến vật liệu, sản xuất và điều kiện sử dụng. Việc hiểu rõ các yếu tố này giúp kỹ sư thiết kế lựa chọn loại thép phù hợp, đảm bảo an toàn và hiệu quả cho công trình. Dưới đây là những yếu tố chính ảnh hưởng đến sức chịu tải của thép hộp:
- Kích thước và hình dạng của thép hộp: Kích thước tiết diện (chiều dài cạnh, chiều dày thành ống) và hình dạng (vuông, chữ nhật) đóng vai trò quyết định đến khả năng chịu lực. Thép hộp có thành dày và tiết diện lớn sẽ chịu được tải trọng cao hơn. Ngoài ra, hình dạng tiết diện cũng ảnh hưởng đến độ cứng và khả năng chống uốn, xoắn trong ứng dụng thực tế.
- Vật liệu chế tạo và thành phần hóa học: Chất lượng vật liệu là yếu tố cốt lõi ảnh hưởng đến cường độ chịu kéo, chịu nén và độ dẻo dai của thép hộp. Các loại thép có hàm lượng cacbon cao, hoặc được hợp kim hóa với mangan, crôm, niken… thường có khả năng chịu lực tốt hơn. Việc chọn đúng mác thép theo tiêu chuẩn kỹ thuật là rất quan trọng trong thiết kế kết cấu.
- Quy trình và công nghệ sản xuất: Thép hộp được sản xuất bằng phương pháp cán nóng, cán nguội hoặc hàn – mỗi công nghệ sẽ tạo ra sản phẩm có đặc tính cơ học khác nhau. Quy trình sản xuất càng hiện đại, kiểm soát tốt độ đồng đều và chất lượng mối hàn thì độ bền và khả năng chịu lực của sản phẩm càng cao.
- Điều kiện môi trường làm việc: Môi trường sử dụng thép cũng tác động đến độ bền và sức chịu tải theo thời gian. Ví dụ, môi trường ẩm ướt, hóa chất ăn mòn hoặc vùng ven biển sẽ làm thép bị oxy hóa nhanh, giảm khả năng chịu lực nếu không có biện pháp bảo vệ như sơn phủ hoặc mạ kẽm. Ngoài ra, nhiệt độ cao cũng ảnh hưởng đến cấu trúc vật liệu.
- Thiết kế và phương pháp lắp đặt: Cách thiết kế, liên kết và bố trí thép hộp trong kết cấu sẽ quyết định mức độ chịu tải thực tế. Nếu thép không được lắp đặt đúng kỹ thuật (ví dụ: không đồng đều, hàn không đạt tiêu chuẩn, kết nối không chặt), sức chịu tải sẽ bị giảm đáng kể. Việc tính toán sai hoặc thi công không đúng bản vẽ cũng dễ dẫn đến quá tải cục bộ hoặc biến dạng.
Bài viết về bảng tra sức chịu tải của thép hộp ở trên của Tôn Thép Sáng Chinh là công cụ thiết yếu giúp kỹ sư và nhà thầu dễ dàng lựa chọn loại thép phù hợp với từng công trình, đảm bảo khả năng chịu lực và độ bền tối ưu. Việc áp dụng chính xác bảng tra không chỉ nâng cao hiệu quả thiết kế mà còn góp phần tiết kiệm chi phí và tăng tính an toàn trong thi công. Với đầy đủ và chi tiết các thông số về kích thước, độ dày và vật liệu, bài viết đã cung cấp một tài liệu tham khảo hữu ích, hỗ trợ bạn trong quá trình lựa chọn và sử dụng thép hộp một cách chính xác và hiệu quả nhất.
